Descripción general

• Automatice el encendido y apagado de una luz de trabajo (bash light).
• Automatice los pases de iluminación de luz frontal/luz trasera.
• Automatizar basado en fotogramas clave programas de iluminación para su escena.
• Active una cámara RED, una cámara de película o una cámara fija no compatible.
• Active un sistema de control de movimiento para la integración disparar-mover-disparar.
• Desencadenar Dragonframe de un sistema externo.

Iluminación de control

DMX512 (o DMX) es un protocolo estándar para controlar la iluminación. Cuando se combina con uno o más DMX paquetes de atenuadores/interruptores, puede controlar hasta 99 canales de luz diferentes.

Dispositivos de control

Interactúe con dispositivos externos utilizando el interruptor de relé integrado, la entrada digital y la salida digital.

¿Qué más necesito?

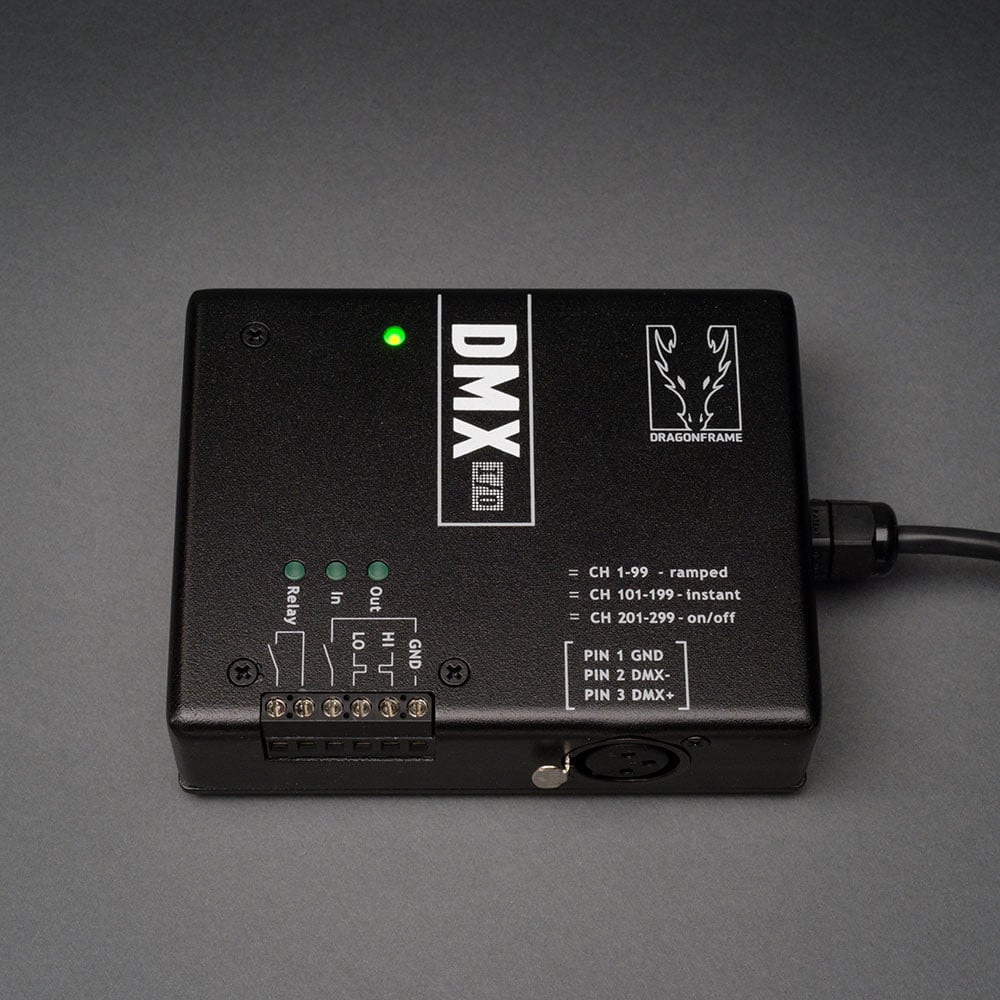

Él DDMX-S2 interfaces Dragonframe a uno o más DMX paquetes de atenuadores/interruptores. Tendrás que comprar un DMX Paquete de atenuadores/interruptores para alimentar sus luces. Puedes encontrar varios DMX paquetes de dimmer a amazon.com . Asegúrese de que el que elija pueda manejar los requisitos de energía de sus luces.

También necesitarás un cable. Debe utilizar un cable diseñado para DMX, no un cable de micrófono. Si usa un conector de 5 pines DMX regulador de intensidad, necesitará un adaptador de 5 pines a 3 pines.

Especificaciones técnicas

Salidas

Para evitar cualquier posible daño a la computadora host debido a periféricos mal conectados a tierra, todos DDMX-S2 las salidas y entradas están ópticamente aisladas del bus USB host. Los canales de E/S "flotan" eléctricamente en relación con el USB, lo que minimiza la oportunidad de bucles de tierra.

Salida DMX

DDMX-S2 apoya un USITT estándar DMX512 protocolo de salida. Él DDMX-S2 la salida controlará fácilmente una terminación de bus estándar de 120 ohmios. Él DMX El canal proporciona paquetes de 199 ranuras, con un 50mS período entre paquetes. Él DMX El puerto suele estar equipado con un conector de 3 pines. XLR conector para una fácil conexión al estilo "entretenimiento" DMX paquetes Para conectar DDMX-S2 a un USITT estándar de 5 pines XLR conector para usar con equipos de estilo "profesional", use un adaptador estándar de 3 pines a 5 pines.

Relé

El relé está diseñado para cambiar señales de control de baja potencia, como presionar un botón, pero también puede cambiar pequeñas cantidades de energía. No excedas 0.5A @ 24 VCC, o 0.25A @ 125 VCA.

Salida Lógica

La salida lógica es un estándar 5V, TTL nivel, señal lógica (relativa al terminal de tierra). La señal se proporciona tanto en versiones activas altas como activas bajas. La carga máxima es 30mA en cada estado. Estas señales también se pueden utilizar como un par diferencial con una carga de terminación superior a 220 ohmios.

Interruptor

El interruptor está diseñado para detectar el cierre de un interruptor a tierra. Esta entrada también tomará un 5V TTL señal de nivel. Tenga en cuenta que, de acuerdo con el cierre de un interruptor, la lógica en este pin está activa en nivel bajo. Este pasador se tira internamente para 5V con un 1Kohm resistente Al conducir este pin externamente, no exceda los 5 voltios.

Dimensiones Físicas

4.7″ X 3.7″ X 1.3″ (12cm incógnita 9cm incógnita 3,5 cm). Peso: aproximadamente 12 onzas. (340g) con 5′ (1,5 m) Latiguillo USB tipo A. DDMX-S2 está construido de forma robusta, en una caja de aluminio fundido de 0,090″ de espesor y pintado con una capa de polvo duro para sobrevivir años en un entorno de escenario hostil.

Poder

DDMX-S2 es un periférico USB de "alta corriente", que consume hasta 220mA con todas las salidas activas y completamente cargadas. Como tal, debe conectarse directamente a un puerto de computadora o a un concentrador USB con alimentación. Su fuente de alimentación debe proporcionar al menos 4,5 voltios. DDMX-S2 no se debe enchufar en un sin energía concentrador USB. Los periféricos USB envían sus requisitos de alimentación al sistema durante la inicialización y sin energía Se supone que los concentradores deben rechazar los periféricos que no se identifiquen como de "baja corriente", es decir, cualquier periférico que requiera más de 100mA.

Recursos

Guía del usuario
Guía del usuario de DDMX-S2

Garantía de hardware:
Garantía limitada DZED: 2 años

Preguntas frecuentes adicionales:
Preguntas frecuentes sobre DMX
