Aperçu

• Automatisez l'allumage et l'extinction d'une lampe de travail (bash light).
• Automatisez les passages d'éclairage avant/arrière-éclairage.
• Automatiser basé sur des images clés programmes d'éclairage pour votre scène.
• Déclenchez une caméra RED, une caméra argentique ou une caméra fixe non prise en charge.
• Déclenchez un système de contrôle de mouvement pour l'intégration shoot-move-shoot.
• Déclencheur Dragonframe d'un système externe.

Contrôler l'éclairage

DMX512 (ou alors DMX) est un protocole standard pour contrôler l'éclairage. Lorsqu'il est associé à un ou plusieurs DMX gradateurs/interrupteurs, vous pouvez contrôler jusqu'à 99 canaux de lumière différents.

Appareils de controle

Interagissez avec des appareils externes à l'aide du commutateur de relais intégré, de l'entrée numérique et de la sortie numérique.

De quoi d'autre ai-je besoin ?

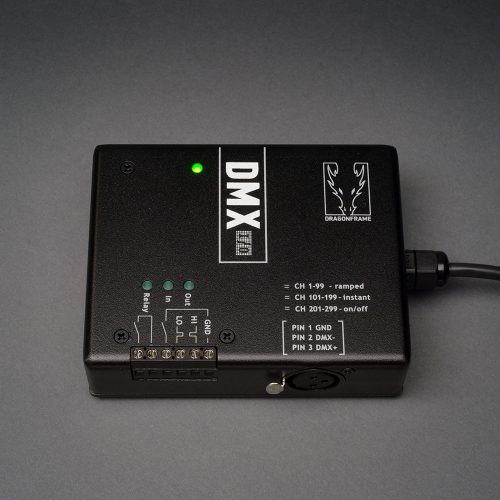

Le DDMX-S2 interfaces Dragonframe à un ou plusieurs DMX gradateurs/interrupteurs. Vous devrez acheter un DMX gradateur/interrupteur afin d'alimenter vos luminaires. Vous pouvez trouver plusieurs DMX packs de gradateurs à Amazon.fr . Assurez-vous que celui que vous choisissez peut gérer les besoins en énergie de vos lumières.

Vous aurez également besoin d'un câble. Vous devez utiliser un câble conçu pour DMX, pas un câble de microphone. Si vous utilisez un 5 broches DMX gradateur, vous aurez besoin d'un adaptateur 5 broches vers 3 broches.

Spécifications techniques

Les sorties

Pour éviter tout dommage possible à l'ordinateur hôte à cause de périphériques mal mis à la terre, tous DDMX-S2 les sorties et les entrées sont optiquement isolées du bus USB hôte. Les canaux d'E/S "flottent" électriquement par rapport à l'USB, minimisant ainsi les risques de boucles de masse.

Sortie DMX

DDMX-S2 prend en charge une USITT la norme DMX512 protocole de sortie. Le DDMX-S2 pilotera facilement une terminaison de bus standard de 120 ohms. Le DMX fournit des paquets de 199 slots, avec un 50mS période inter-paquets. Le DMX Le port est généralement équipé d'un connecteur à 3 broches XLR connecteur pour une connexion facile au style "divertissement" DMX packs. Se connecter DDMX-S2 à un USITT norme 5 broches XLR connecteur pour une utilisation avec un équipement de style "professionnel", utilisez un adaptateur standard 3 broches à 5 broches.

Sortie relais

Le relais est destiné à commuter des signaux de commande de faible puissance comme des pressions sur des boutons, mais il peut également commuter de petites quantités de puissance. Ne dépasse pas 0.5A @ 24VDC, ou alors 0.25A @ 125 VCA.

Sortie logique

La sortie logique est un standard 5V, Durée de vie niveau, signal logique (par rapport à la borne de masse). Le signal est fourni dans les versions actives hautes et actives basses. La charge maximale est 30mA dans chaque état. Ces signaux peuvent également être utilisés comme paire différentielle avec une charge de terminaison supérieure à 220 ohms.

Activer

L'interrupteur est conçu pour détecter la fermeture d'un interrupteur à la terre. Cette entrée prendra également un 5V Durée de vie signal de niveau. Notez que conformément à la fermeture d'un interrupteur, la logique sur cette broche est active au niveau bas. Cette broche est tirée à l'intérieur pour 5V avec un 1Kohm résistant. Lorsque vous pilotez cette broche en externe, ne dépassez pas 5 volts.

Dimensions Physiques

4.7″ X 3.7″ X 1.3″ (12cm X 9cm X 3,5 cm). Poids : environ 12 onces. (340g) avec 5′ (1,5 m) Câble USB de type A. DDMX-S2 est construit de manière robuste, dans un boîtier en fonte d'aluminium de 0,090″ d'épaisseur et peint avec un revêtement en poudre dur pour survivre des années dans un environnement de scène difficile.

Du pouvoir

DDMX-S2 est un périphérique USB "haut courant", consommant jusqu'à 220mA avec toutes les sorties actives et entièrement chargées. En tant que tel, il doit être branché directement sur un port d'ordinateur ou sur un concentrateur USB alimenté. Votre source d'alimentation doit fournir au moins 4,5 Volts. DDMX-S2 ne doit pas être branché sur un non alimenté Concentrateur USB. Les périphériques USB envoient leurs besoins en alimentation au système lors de l'initialisation, et non alimenté les concentrateurs sont censés rejeter les périphériques qui ne s'identifient pas comme "faible courant", c'est-à-dire tous les périphériques qui nécessitent plus de 100mA.

Ressources

Mode d'emploi
Guide de l'utilisateur du DDMX-S2

Garantie matérielle :
Garantie limitée DZED – 2 ans

FAQ supplémentaires :
FAQ DMX
